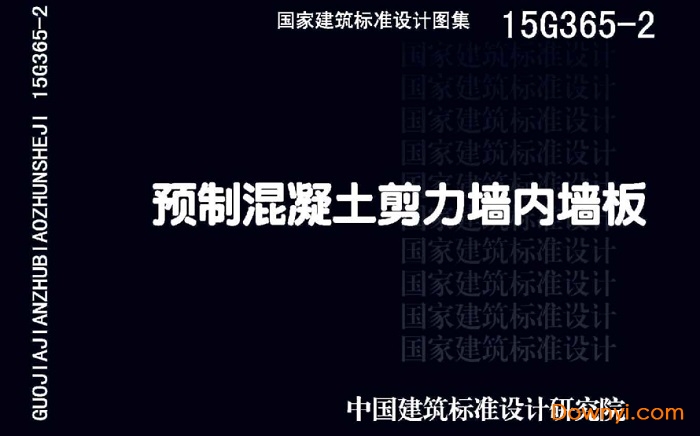

15G365-2預制混凝土剪力墻內墻板

15G365-2《預制混凝土剪力墻內墻板》是一本關于建筑產業現代化的國家建筑標準設計圖集，該項目旨在推動建筑產業的現代化發展，提高建筑質量和施工效率。15g365-2標準設計圖集適用于非抗震設計及抗震設防烈度為6~8度地區抗促設汁的裝配式混凝土結構。內墻板作為預制混凝土剪力墻的一部分，起到增加結構強度、提高整體抗震性能的作用。圖集主要包含了預制混凝土剪力墻內墻板的設計要求、尺寸規格、結構類型等內容，通過該圖集，設計師和施工方可以獲得具體的設計指導和施工要點，確保內墻板的質量和安全性。圖集的編制基于國家建筑標準和相關技術規范，結合實際工程經驗進行了細化和優化。

設計所依據的規范

《裝配式混凝土結構技術規程》JGI1-2014

《建統抗震設計規范》GB50011-2010

《鋼結構設計規范》G品50017-2003

《高層類筑混復土結構技術規程》I]3-2010

《鋼筋焊接及驗收規程》J6J18-2012

《鋼筋機械連接技術規程》JCJ107-2010

《混凝土結構工程施工規范》GR506-2011

《混凝土結構工程施工質量驗收規范》GB50204-2015

《建筑模數協調標準》GB/T50002-2013《建筑結構制圖標準》GB/T50105-2010

《鋼筋套筒灌漿連接應用技術規程》JJ355-2015

當依據的標準規范進行修訂或有新的標準規范出版實施時，本面集與現行工程建設標準不符的內容、限制或溝汰的技術或產品，視為無效。工程技人員在參考使用時，應注意加以區分，并應對本圖集框關內容進行復核后選用。

使用范圍

預制內精板的設計控制參數很多。為了滿足工程設計中使用方便的要求，本圖集總結了現有工人的實踐經驗，選擇了常用成熟的構件和節點做法，并將其納入本圖集。設計師應在充分準確地了解本圖集的適用條件和無計參數的基礎上，結合具體工程情況和預輔構件的生產單位，結合自身的生產設計和工藝，正確使用本圖集。

1、適用于預制混凝土剪力墻內墻板(本圖集簡稱“預制內地板”)。

2、高層裝配式整體剪力墻結構住宅適用于非抗震設計和抗震設防強度為6~8度的地區抗震設計，結溝應有較好的規則性；剪力是結構配筋。其他類型的建筑大約符合本圖集的要求，也可以參考選擇。

3、預創內培板不適月在地下室，底部加強部位及相鄰上層，電梯共簡剪力墻，頂剪力墻。

4、預制內墻板約創筋連接形式：

4.1上下預側為墻板約垂直鋼筋，采用套管邏漿連接。

4.2相鄰飯剎內墻板之間的水平鋼筋采用整體式連接。

5、本圖集預制內培板框架尺寸要求：

5.1層分為2.8層。m、三種類型：2.9m和0m

5.2門窗潮寬分為900mm和1000mm兩種類型

5.3預制內培板厚度為200毫米。

5.4樓板和我的陽合板厚度為130m。

5.5建筑面層債法厚度分為50毫米和100毫米。

如果具體工程必須目中墻板尺寸與上述規定不同，可以參考本圖集另行設計。

15G365-2《預制混凝土剪力墻內墻板》國家建筑標準設計圖集是建筑產業現代化的一部分，為非抗震設計及抗震設防烈度為6~8度地區的裝配式混凝土結構提供了具體的設計和施工指導。它的應用可以提高建筑質量、施工效率和抗震性能，促進建筑行業的發展和現代化。
