LED屏幕控制管理工具

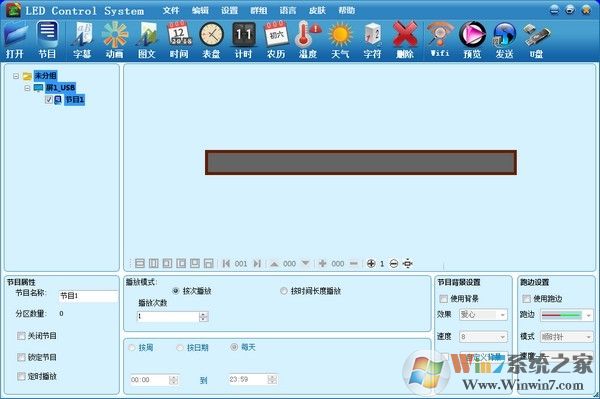

中航LED屏幕管理軟件是中航LED控制系統官方推出的LED控制軟件，該軟件可以控制中航旗下所有的LED顯示產品，支持同步、發送器、二合一、C系列，X系列等控制系統，提供了多種連接和通信方式，為用戶的日常工作提供諸多便利！

中航LED屏幕管理軟件功能

1、圖文編輯

工具欄中點擊“圖文”按鈕。模擬顯示區域中會自動創建一個圖文顯示區域。或者選中節目單擊右鍵“添加圖文”，圖文屬性可添加多種文件或?qū)肫渌袷轿募?多個內容為順序播放。

2、顯示屏測試

按下硬件的測試鍵后控制卡進入測試狀態依次按鍵分別會顯示“全紅-全暗-豎線左移-橫線下移-網格-斜線”最后按下復位退出顯示屏測試功能。

3、屏參設置

點擊菜單欄里的設置→屏幕設置

輸入密碼168，按下確定按鈕后彈出參數設置窗口

此界面可以根據供應商所提供的模組的掃描方來選擇。(軟件默認常規p10)

4、表盤編輯

工具欄中點擊“表盤”按鈕。模擬顯示區域中會自動創建一個模擬表盤顯示區域?；蛘哌x中節目單擊右鍵“添加表盤”，表盤屬性，可選擇指針樣式、時差顯示、四角字、對聯字等，表盤分區可添加多種背景動畫或跑邊。

5、動畫編輯

工具欄中點擊“動畫”按鈕。模擬顯示區域中會自動創建一個動畫顯示區域?；蛘哌x中節目單擊右鍵“添加動畫”動畫分區可添加背景動畫、字體動畫、魔幻跑邊。

6、創建與編輯節目

節目是播放文件的基本元素，一個節目文件可以創建最多65536個節目。點擊工具欄“節目”或右鍵單擊顯示屏，出現快速工具欄。

7、字幕編輯

工具欄中點擊“字幕”按鈕。模擬顯示區域中會自動創建一個字幕顯示區域?；蛘哌x中節目單擊右鍵“添加字幕”

模擬顯示區域中，區域的左上角定義為起點坐標。起點x、起點y分別表示當前顯示區域偏移起點的橫向、縱向長度。單位象素點。高度、寬度表示顯示區域的有效高度、寬度。單位象素點;用鼠標選中模擬顯示區域中的字幕區域然后拉大;或者在字幕屬性中鍵入起點坐標，高度和寬度。在字幕內容區域的輸入框內輸入所需要顯示的內容。

常見問題

1、為什么系統啟動后時間無法正確顯示？

這很可能是因為您在完成節目編輯工作后未能校正時鐘所致。請運行l(wèi)ed顯示屏控制系統，選擇并點擊“校正時鐘”按鈕即可。若在您校正時鐘后系統時間依然無法正常顯示，則請您檢查控制器上的鈕扣電池是否松動，可用手指輕輕壓緊或及時更換一只新的鈕扣電池即可。

2、為什么會發生傳輸錯誤？

這通常是因為串口線與led顯示屏屏體脫落或松動所致。請仔細檢查連接線，并確保它們連接無誤(zh系列控制卡均采用235直通線，2-2 3-3 5-5)。

3、如何改變節目區域的位置和大??？

可通過在參數框內輸入起始點坐標或直接用鼠標拖動預覽框中的區域邊來實現。

4、顯示屏的區域反色或亮度不夠？

該多區軟件所配的控制卡都是通過軟件來設置數據(da)極性和oe極性的。在屏參設置里面進行設置的。

5、顯示屏花屏怎么辦？

請檢查您的控制卡的供電是否正常(該電源功率是否能夠達到點亮相應的顯示板和控制器);

請檢查控制卡上的供電電源是否和其它電源共地(是5v的直流地，請不要弄錯成交流的大地和5v的地弄混了);

請檢查控制卡接口單元板接口之間的連線方向是否正確;

請檢查控制卡參數是否配置正確。
