主板跳線怎么接?主板跳線接法(開關、指示燈、重啟、USB接口、音頻等)

更新時間:2019-09-14 10:42:03| 編輯:本站整理 | 信息來源:本站整理|瀏覽數:
在我們DIY裝機的時候都會遇到一些難題,對新手來說主板跳線看起來有點蒙蔽,這些線多電腦前面板上出來,需要接到主板上才會發揮作用,才能開機重啟,那么多的線要插到主板上的什么地方呢?下面小編就具體分享下相關知識。

認識機箱上的連接線:

POWER_LED是電源指示燈HDD_LED是硬盤指示燈、POWER SW是開關機按鍵 RESET SW是重啟按鍵,機箱前置USB3.0接口、AUDIO是機箱前置音頻,機箱前置USB2.0接口等。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

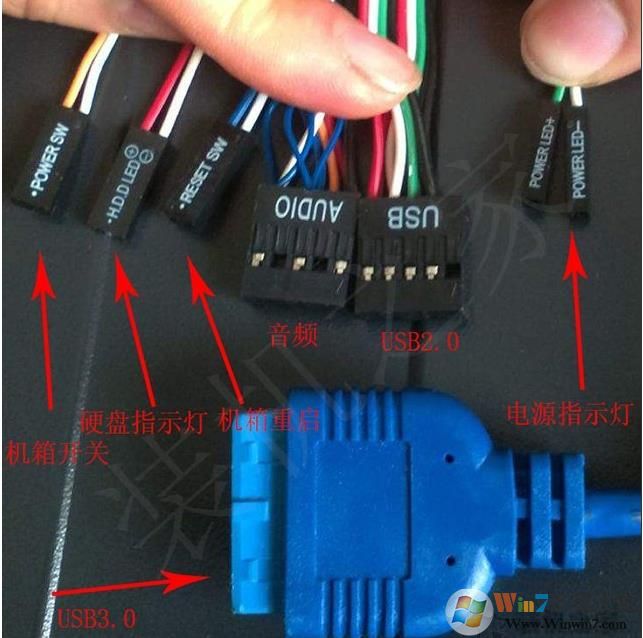

機箱連接線

POWER_LED電源指示燈、HDD_LED硬盤指示燈、POWER SW開關機按鍵 、RESET SW重啟按鍵這四個跳線屬于一組,白色線材為負極,彩色線材為正極。

1、開關跳線接法

開關跳線接法是裝機最難的地方,就以以下的跳線9針插針為例,這是最常見的插針,當然也有些主板有些不同,我們需要根據主板標識來進行依個插入。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

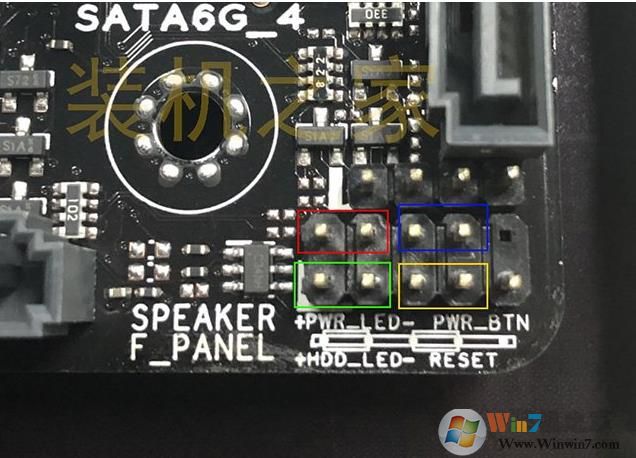

開關接針

注:跳線下面有標識,左邊+(正極),右邊-(負極)。

紅色框標識是PWR_LED,對應機箱連接線的Power LED的跳線,需要區分正負極。

綠色框標識是HDD_LED,對應機箱連接線的HDD_LED的跳線,需要區分正負極。

黃色框標識是RESET,對應機箱連接線的RESET SW跳線,不需要區分正負極。

藍色框標識是PWR_BTN,對應機箱連接線的Power SW跳線,不需要區分正負極。(有些主板開關標識可能不是PWR_BTN,例如Power SW、PW、PWR,POWER以及ON/OFF,都代表開關,意思是一樣的。)

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

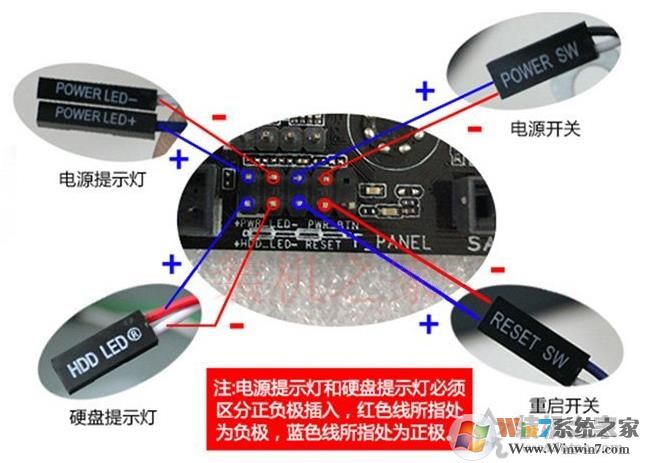

機箱與主板跳線接法圖解

注:有些主板的接針不同,其實我們只需要根據主板上標識來正確插入就可以了。

2、CPU_FAN插針

主板上的CPU_FAN是CPU散熱器風扇專用接口,帶有防呆接口設計,一般不會插錯的。不少小白誤將CPU散熱器風扇的電源線插到了CHA_FAN,那么就會造成主板BIOS中無法監控風扇轉速,實現智能調速功能等問題,可能還會出現開機F1報錯,我們按F1鍵才能正常開機。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

CPU散熱器專用接口

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

對應CPU散熱器風扇供電接口

有些偏高端的主板,除了CPU_FAN之外,還有可能有CPU_OPT或者AIO_PUMP接口,這個兩個主要是水泵供電接口。

3、USB2.0插針

主板上的USB2.0插針,主要是為了給機箱前置USB2.0提供跳線,一般為9針插針,并且在主板上方或者下方有標注USB,設有防呆設計,反插無法插進去。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

USB 2.0插針

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

對應機箱USB跳線

還有一些機箱前置I/O上設有USB3.0接口,如下圖所示就是USB3.0接口,USB 3.0又名USB 3.1 Gen 1,19針插針,找到機箱的USB3.0接口連接線插上就可以了。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

USB 3.0

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

也有的機箱前置I/O面板還支持USB 3.1接口,又叫USB 3.1 Gen 2 ,圖上U31G2_E1標識其實就是USB 3.1 Gen 2 縮寫。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

USB 3.1

4、機箱風扇插針

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

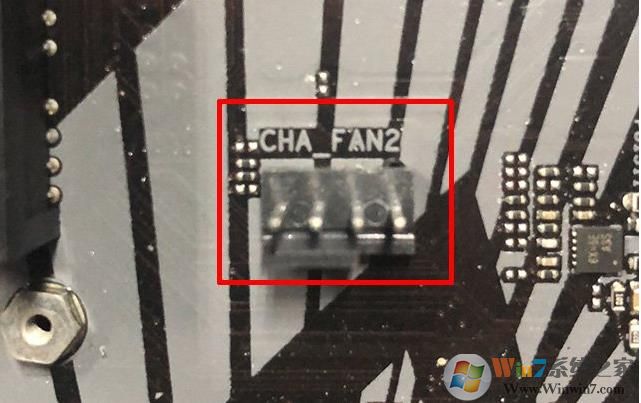

機箱風扇插針

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

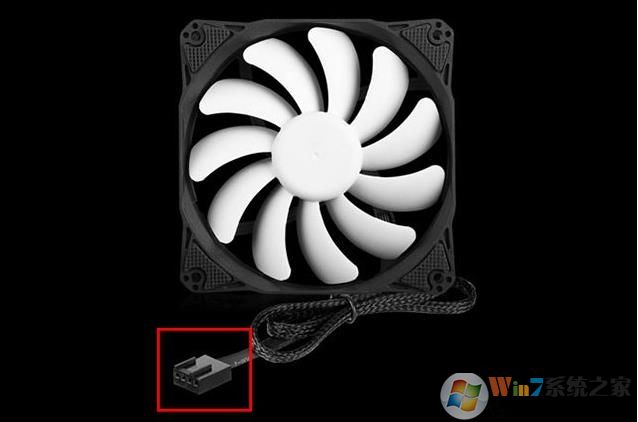

對應機箱風扇供電接口(四針代表支持PWM溫控)

CHA_FAN是機箱風扇插針,如果您配有機箱風扇,都是插入到這個插針上的,有些主板會配備多個風扇插針,例如CHA_FAN 1,CHA_FAN 2,CHA_FAN 3編號。此外,有些主板上是SYS_FAN插針,也是屬于機箱風扇的插針。

5、音頻插針

機箱上的前置音頻插針,主板上可能會標注AAFP、FP AUDIO等,插針特征是上4針下5針,如果您這個插針不接,可導致耳機或者麥克風等設備插入機箱前置音頻接口上沒有聲音。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

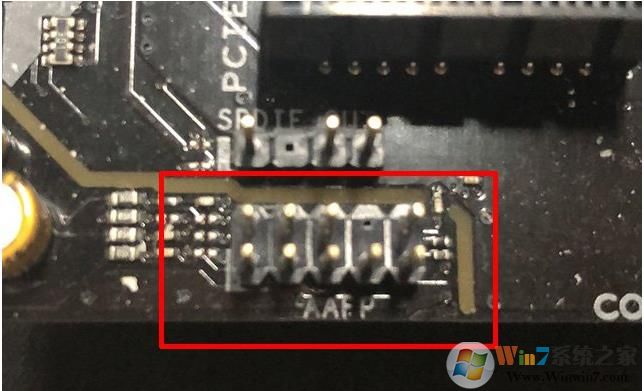

AAFP插針

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

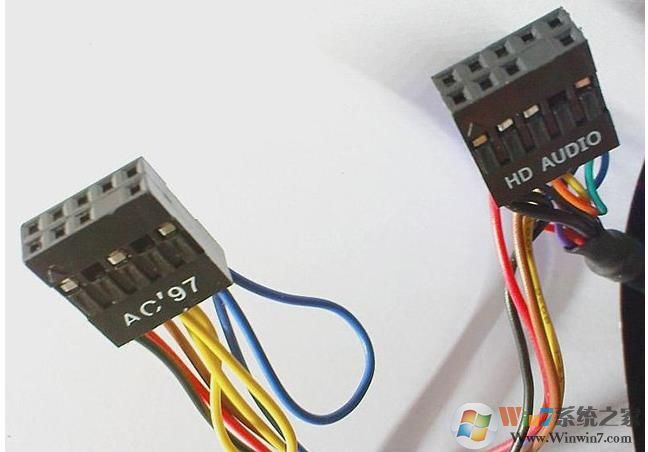

對應機箱AC97或者HD AUDIO接口

6、燈效插針

主板上的燈效接口,3針的接口為5V的供電,不能正反雙插,3針帶來的光效可以通過編程讓不同的燈組顯示不同的顏色變幻,而4針的接口為12V供電,4針帶來的光效是讓LED燈都顯示相同的光效,不支持正反雙插,4針RGB燈針要注意正負極。兩者不能相互通用,每個插針上會有電壓標識,大家可以根據自己的風扇實際規格來選擇,如果出現風扇過多的情況,可以使用集線器來進行連接。

主板跳線怎么接?主板跳線接法(開關\指示燈、重啟、USB接口、音頻等)

燈效插針(+12v上方帶白框的插針為正極)

以上就是Win7系統之家小編這次和大家分享的電腦主板跳線的連接方法,希望以上方法對大家有所幫助哦。
