cad倒角怎么用？在使用CAD軟件的時候我們遇到一些特殊行業需要做出有傾斜狀態的倒角（一般機械設計碰到的會比較多），該如何進行制作呢？倒角有兩種形式，一種是距離命令，輸入兩段線段的距離，軟件自動連接生成角，第二種是輸入角度和一條線段的距離，軟件自動連接零一條邊。在本文中winwin7小編針對大家的cad倒角如何制作的疑問給大家展開關于cad倒角制作的詳細操作方法。

教你cad倒角快捷鍵畫倒角的方法：

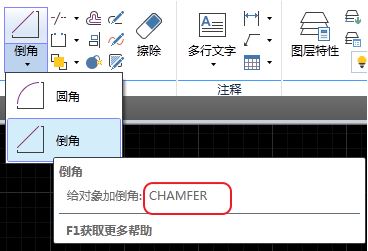

步驟一：首先我們可以在CAD最上面的工具欄中找到倒角，或者菜單“修改”-“倒角”，又或者直接輸入命令符“CHAMFER”；

步驟二：此時彈出菜單中有距離和角度。我們選擇輸入“D”距離命令，然后輸入第一條線距離30，第二條線距離也是30，如圖所示：

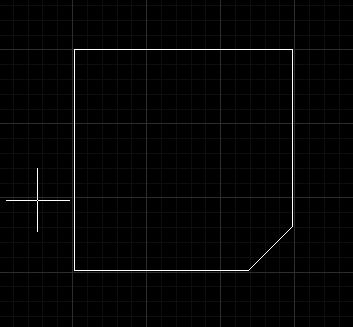

步驟三：最后完成后點擊矩形的兩條邊，45度倒角就出現了，如圖：

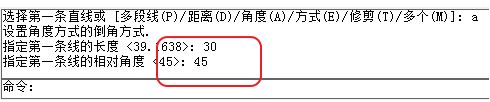

步驟四：執行倒角命令，選擇輸入角度命令“A”。輸入第一條線段距離為30，角度為45度，如圖：

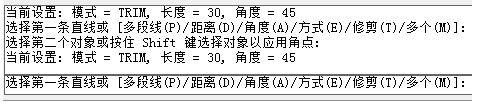

步驟五：點擊矩形，想一次性把矩形四個角倒角弄好，設置完第一次倒角命令后，再執行倒角命令時選擇多個命令“M”，然后CAD軟件會自動將上一次執行的數據作為執行數據，一次點擊矩形各條邊即可，如圖：

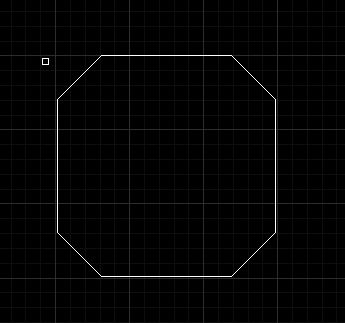

大功告成，效果圖如下：


以上便是winwin7小編給大家伙分享的關于cad倒角功能使用方法，多加練習相信很快你就能熟用該技能！
